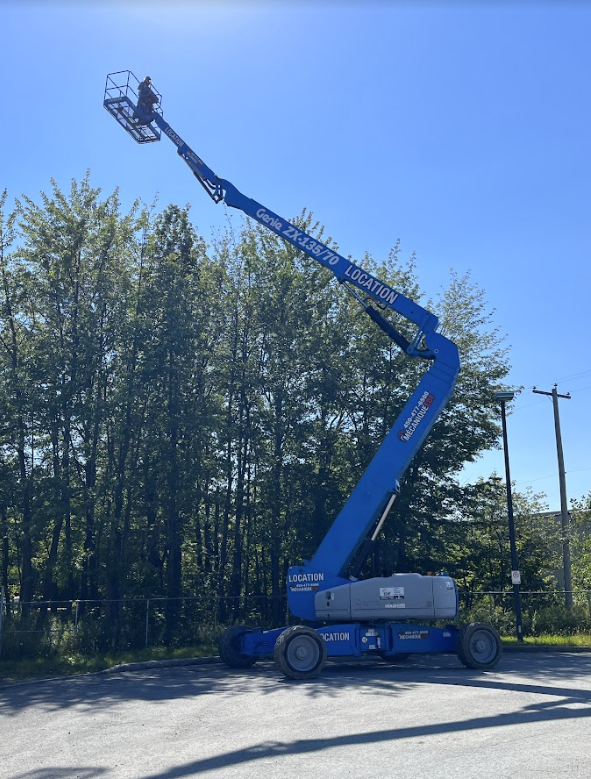

Genie ZX-135/70 Nacelle articulée 135' carburant
- Marque : Genie
- Modèle : ZX-135/70
- Numéro de série : ZX13514-2364
- Année : 2014
- Inspection structurale fait le : dd mmm aaaa
- Inspection structurale à faire le : dd mmm aaaa
- Inspection annuelle faite le : dd mmm aaaa- Certification : CSA
Spécifications
- Énergie : Diesel
- Pneumatique : xxxxx
Spécifications
| Marque | GENIE |
| Modèle de moteur | Deutz Diesel TD 2011 L04i 4 cylindres turbo diesel, 55 kW (74 ch) |
| Type d'énergie | Diesel |
| Poids | 21,09 t | 46499 lb |
| Pneus | 445/65 D22,5 |
| Capacité du réservoir hydraulique | 246,1 L |
| Capacité du réservoir diésel | 151,4 L |
| Alimentation auxiliaire | 12V CC |
| Type de rotation | continue |
| Pente admissible | 45% |
| Vitesse de conduite (repliée) | 4,8 km/h |
| Garde au sol - centre | 0.5 |
| Hauteur de travail maximale | 43,15 m | 141,57 pi |
| Vitesse de conduite (élevée) | 1,1 km/h |
| Rotation du plateau tournant | 360° |
| Hauteur maximale de la plateforme | 41,15 m | 135,01 pi |
| Portée horizontale max colonne montante étendue | 18,03 m | 59,15 pi |
| Portée horizontale max colonne montante rétractée | 21,26 m | 69,75 pi |
| Longueur de la plateforme | 0,91 m | 2,99 pi |
| Hauteur-rangé | 3,07 m | 10,07 pi |
| Longueur-rangé | 12,93 m | 42,42 pi |
| Largeur(essieux étendus/rétractés) | 3,94 m / 2,46 m | 12,9 pi / 8,07 pi |
| Empattement(essieux allongés/rétractés) | 4,11 m / 4,72 m | 13,48 pi / 15,49 pi |
| Capacité de levage | 0,27 t | 599 lb |
| Rotation de la plateforme | 160° |
| Rotation verticale de la flèche | 110° |
| Rayon de braquage intérieur(essieux étendus/rétractés) | 2,29 / 5,51 m | 7,51 / 18,07 pi |
| Certification | CSA |
| Largeur de la plate-forme | 2,44 m | 8,01 pi |
